Qual è la struttura a cinque strati di un tubo composito multistrato?

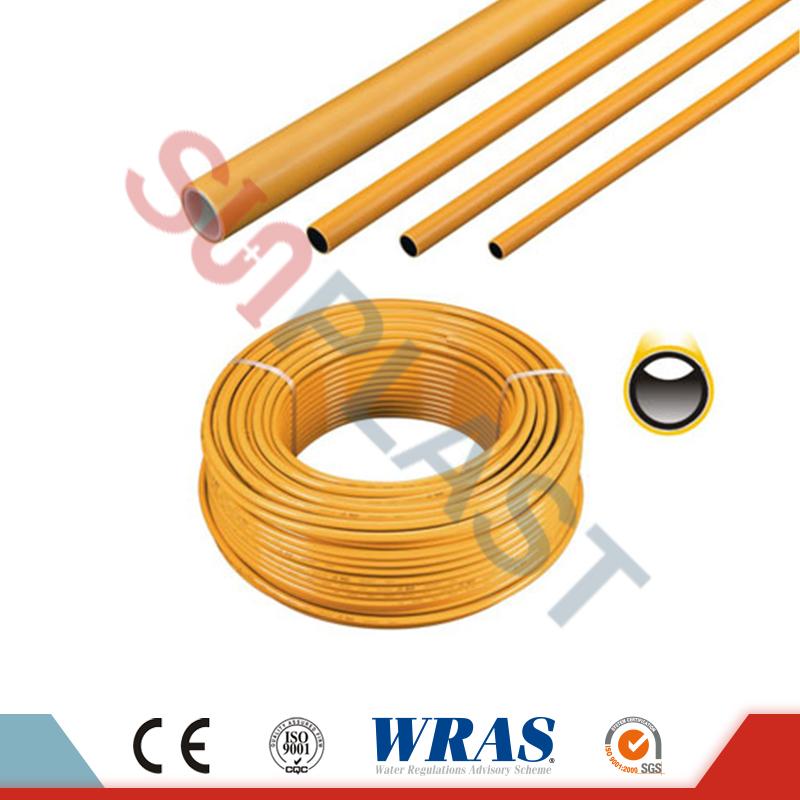

Un tubo composito multistrato, spesso indicato come tubo PEX-AL-PEX, è un prodotto ingegneristico sofisticato che combina le migliori proprietà della plastica e del metallo in un'unica soluzione di tubazioni ad alte prestazioni. La struttura a cinque strati è la chiave per le sue prestazioni superiori e comprendere la funzione di ogni strato è essenziale per ingegneri idraulici, appaltatori e gestori di strutture. I cinque strati sono costituiti da: uno strato interno di polietilene (PEX), un primo strato adesivo, un nucleo centrale in alluminio, un secondo strato adesivo e uno strato esterno di polietilene (PEX). Questa costruzione simmetrica fornisce al tubo eccezionale robustezza, flessibilità, resistenza alla corrosione e stabilità termica. Alla Ningbo Sunplast Pipe Co., Ltd., la nostra fabbrica produce tubi a cinque stratiTubo multistratoda oltre 18 anni e abbiamo perfezionato materiali e processi per ottenere un'adesione ottimale degli strati, coerenza dimensionale e affidabilità a lungo termine.

La struttura a cinque strati non è arbitraria; ogni strato è accuratamente selezionato e posizionato per soddisfare specifici requisiti ingegneristici. Gli strati PEX interno ed esterno forniscono resistenza chimica, basso attrito e protezione contro la corrosione. Il nucleo in alluminio offre un'assoluta barriera all'ossigeno, stabilità dimensionale e resistenza strutturale. I due strati adesivi sono fondamentali per unire gli strati di plastica e metallo, garantendo che il tubo si comporti come un composito unificato in tutte le condizioni operative. Questa combinazione si traduce in un tubo che ha un coefficiente di dilatazione termica inferiore rispetto ai tubi in plastica pura, una permeabilità all'ossigeno prossima allo zero e una pressione di scoppio che rivaleggia con i tubi metallici. In questa guida completa, analizzeremo le proprietà dei materiali, le tecniche di produzione e i contributi prestazionali di ogni strato. Forniremo inoltre specifiche tecniche dettagliate, parametri di controllo qualità ed esempi di applicazioni reali derivanti dalla vasta esperienza sul campo della nostra fabbrica.

Sommario

• 1. Qual è la funzione degli strati PEX interno ed esterno?
• 2. In che modo il nucleo in alluminio migliora le prestazioni del tubo?
• 3. Qual è il ruolo dei due strati adesivi nella struttura a cinque strati?
• 4. Quali sono le specifiche tecniche chiave del nostro tubo multistrato?
• Domande frequenti (FAQ)
• Conclusione e consultazione del prodotto

Qual è la funzione degli strati PEX interno ed esterno?

Gli strati interno ed esterno di un tubo multistrato a cinque strati sono realizzati in polietilene reticolato (PEX), un polimero ad alte prestazioni che viene reticolato chimicamente per migliorarne le proprietà termiche e meccaniche. Lo strato interno è a diretto contatto con il fluido trasportato, quindi deve essere inerte, liscio e resistente agli attacchi chimici. Lo strato esterno funge da scudo protettivo contro danni meccanici, radiazioni UV e sostanze chimiche ambientali. Entrambi gli strati contribuiscono alla flessibilità del tubo, consentendogli di essere piegato e instradato attorno agli ostacoli senza rompersi. ANingbo Sunplast Tubo Co., Ltd., utilizziamo un grado premium di PEX-B (reticolato con silano) per il nostro tubo multistrato, che offre una resistenza superiore al cloro, alle clorammine e all'acqua ad alta temperatura, garantendo una lunga durata in applicazioni impegnative.

Funzioni e proprietà chiave degli strati PEX nel nostro tubo multistrato:

• Resistenza chimica:PEX è resistente a un'ampia gamma di sostanze chimiche, inclusi acidi, alcali e sali comunemente presenti nell'acqua potabile e nei fluidi industriali. Non arrugginisce, non si incrosta né si corrode, garantendo qualità e flusso dell'acqua costanti.
• Superficie interna a basso attrito:Lo strato interno in PEX ha una superficie liscia con una rugosità inferiore a 0,4 micrometri, che riduce al minimo la caduta di pressione e previene l'accumulo di depositi o biofilm. Ciò migliora l’efficienza idraulica e riduce i costi di pompaggio.
• Stabilità termica:I nostri strati PEX possono resistere a temperature operative continue fino a 95°C e picchi a breve termine di 110°C, rendendoli adatti sia per la fornitura di acqua calda che per i sistemi di riscaldamento.
• Flessibilità e maneggevolezza:Gli strati PEX forniscono al tubo la flessibilità necessaria per essere piegato fino a un raggio minimo di 5 volte il diametro del tubo (utilizzando una molla di piegatura), riducendo il numero di raccordi necessari e semplificando l'installazione in spazi ristretti.
• Protezione UV:Lo strato esterno PEX è formulato con nerofumo e stabilizzanti UV per resistere al degrado dovuto all'esposizione alla luce solare, consentendo di conservare il tubo all'aperto per periodi prolungati senza deterioramento.

Le prestazioni degli strati PEX sono convalidate attraverso una serie di test rigorosi presso la nostra fabbrica. Effettuiamo test di pressione idrostatica a lungo termine (secondo la norma ISO 1167) per verificare che gli strati PEX mantengano la loro integrità sotto pressione e temperatura sostenute. Eseguiamo anche test di invecchiamento accelerato in acqua clorata (4 ppm di cloro, 90°C) per simulare 50 anni di vita utile. I nostri risultati mostrano costantemente che i nostri strati PEX mantengono oltre l'85% della loro resistenza alla trazione originale dopo 10.000 ore di esposizione, confermando la loro eccezionale durata. Questa affidabilità è il motivo per cui il nostro tubo multistrato è considerato affidabile in applicazioni critiche come la fornitura di acqua ospedaliera, il teleriscaldamento e le piattaforme petrolifere offshore.

Inoltre, lo strato interno in PEX è realizzato con materiali per uso alimentare conformi agli standard NSF 61, WRAS e DVGW W270 per il contatto con l'acqua potabile. Ciò garantisce che il tubo non rilasci sostanze nocive nell'acqua, rendendolo sicuro per i sistemi di acqua potabile residenziali e commerciali. Il nostro stabilimento Sunplast esegue un test di estrazione completo su ogni lotto di resina PEX per verificarne la conformità agli standard globali più rigorosi. Con gli strati PEX interno ed esterno che forniscono resistenza chimica, flessibilità e protezione, la struttura a cinque strati costituisce una solida base per le prestazioni complessive del tubo.

In che modo il nucleo in alluminio migliora le prestazioni del tubo?

Nel cuore del tubo multistrato a cinque strati si trova l'anima in alluminio, un tubo di alluminio continuo e saldato che fornisce al tubo la sua rigidità distintiva, barriera all'ossigeno e stabilità termica. Il nucleo in alluminio è generalmente realizzato in lega 1100 o 3003, che offre un buon equilibrio tra robustezza, resistenza alla corrosione e formabilità. Viene prodotto mediante profilatura a rulli di una striscia di alluminio in un tubo e quindi saldando la giuntura longitudinale utilizzando un processo di saldatura a induzione ad alta frequenza. Ciò si traduce in una barriera continua e a tenuta di gas, essenziale per le prestazioni del tubo negli impianti di riscaldamento e acqua. L'anima in alluminio è anche responsabile della capacità del tubo di mantenere la sua forma quando piegato, poiché conserva una deformazione permanente (ritorno elastico) che consente al tubo di essere instradato senza un serraggio costante.

Funzioni e proprietà chiave del nucleo in alluminio nel nostro tubo multistrato:

• Barriera assoluta all'ossigeno:Lo strato di alluminio è impermeabile all'ossigeno, con un tasso di diffusione dell'ossigeno inferiore a 0,02 mg/(m²·giorno), che è molto inferiore ai requisiti della norma DIN 4726. Ciò impedisce all'ossigeno di entrare nell'acqua nei sistemi a circuito chiuso, eliminando la causa principale della corrosione nei radiatori, nelle pompe e nelle caldaie in acciaio.
• Stabilità dimensionale:L'anima in alluminio limita la dilatazione termica degli strati di PEX, conferendo al Tubo Multistrato un coefficiente di dilatazione termica di circa 0,025 mm/m°C, rispetto a 0,15 mm/m°C del PEX standard. Ciò elimina la necessità di circuiti di espansione nella maggior parte delle installazioni e previene il cedimento o la deformazione del tubo in caso di variazioni di temperatura.
• Resistenza strutturale:L'anima in alluminio aumenta la pressione di scoppio del tubo e la resistenza allo schiacciamento o all'impatto. Il nostro tubo multistrato ha una pressione di scoppio fino a 80 bar (per tubi da 16x2 mm), che è significativamente più alta rispetto ai tubi solo PEX e paragonabile al rame.
• Mantenimento della forma:Quando il Tubo Multistrato viene piegato, l'anima in alluminio subisce una deformazione plastica, consentendo al tubo di mantenere la forma senza ritornare indietro. Ciò semplifica l'installazione, poiché il tubo può essere formato per seguire il percorso richiesto e quindi fissato con un serraggio minimo.
• Dissipazione del calore nel riscaldamento a pavimento:Il nucleo in alluminio funge da diffusore di calore, distribuendo il calore dell'acqua calda in modo più uniforme su tutta la superficie del pavimento, riducendo i gradienti di temperatura e migliorando l'efficienza del sistema.

L'anima in alluminio è prodotta utilizzando un processo di saldatura proprietario che garantisce una cucitura continua e priva di difetti. La nostra fabbrica esegue un test non distruttivo al 100% della giuntura saldata utilizzando il test a correnti parassite, verificando che la giuntura non presenti crepe o vuoti che potrebbero compromettere la barriera all'ossigeno. Effettuiamo anche un test di scoppio su campioni casuali per confermare che il nucleo in alluminio può resistere ad almeno 2,5 volte la pressione di esercizio nominale. Questo rigoroso controllo di qualità garantisce che il nucleo in alluminio di ogni tubo multistrato funzioni in modo affidabile per tutta la durata di servizio prevista di 50 anni del prodotto.

Un esempio pratico tratto da un sistema di teleriscaldamento in Scandinavia illustra il ruolo critico del nucleo in alluminio. Il sistema utilizza il nostro Tubo Multistrato per trasportare acqua calda a 90°C attraverso una rete di 2 km. La barriera all'ossigeno fornita dall'anima in alluminio ha impedito la corrosione dei componenti del tubo in acciaio e la bassa dilatazione termica ha consentito la posa del tubo direttamente nel calcestruzzo senza giunti di dilatazione. Il sistema è in funzione da 12 anni senza guasti legati alle tubazioni, dimostrando il valore a lungo termine del nucleo in alluminio. Presso Ningbo Sunplast Pipe Co., Ltd., monitoriamo continuamente le prestazioni dei nostri nuclei in alluminio attraverso test di invecchiamento a lungo termine, garantendo che mantengano le proprietà barriera e la resistenza meccanica per decenni di servizio.

Qual è il ruolo dei due strati adesivi nella struttura a cinque strati?

I due strati adesivi in ​​un tubo multistrato a cinque strati vengono spesso trascurati, ma sono assolutamente fondamentali per l'integrità e le prestazioni del tubo. Posizionati tra lo strato PEX interno e l'anima in alluminio e tra l'anima in alluminio e lo strato PEX esterno, questi strati adesivi creano un legame chimico permanente che garantisce che il tubo agisca come un unico composito unificato. Senza questi strati adesivi, il PEX e l’alluminio si separerebbero sotto stress, cicli di temperatura o pressione, portando alla delaminazione, che comprometterebbe la barriera all’ossigeno e la resistenza strutturale. Gli strati adesivi sono generalmente costituiti da un polietilene innestato con anidride maleica appositamente formulato, che è in grado di legarsi sia al PEX non polare che alla superficie polare dell'ossido di alluminio. Il nostro stabilimento di Ningbo Sunplast Pipe Co., Ltd. ha sviluppato una formulazione adesiva proprietaria che fornisce un'eccezionale forza di adesione e resistenza all'idrolisi e alla degradazione termica.

Funzioni e proprietà chiave degli strati adesivi nel nostro tubo multistrato:

• Legame chimico:Gli strati adesivi creano un legame covalente tra gli strati PEX e il nucleo in alluminio, prevenendo la separazione anche quando il tubo è soggetto a vibrazioni, flessione o cicli termici. La forza di adesione viene testata utilizzando un test di pelatura, in cui una striscia larga 10 mm viene staccata con un angolo di 90 gradi; i nostri strati adesivi raggiungono costantemente una resistenza alla pelatura superiore a 3 N/mm, che supera lo standard del settore di 2,5 N/mm.
• Distribuzione dello stress:Gli strati adesivi agiscono come un'interfaccia di distensione, distribuendo lo stress che altrimenti sarebbe concentrato sull'interfaccia PEX-alluminio. Ciò riduce il rischio di microfessurazioni nel nucleo di alluminio o negli strati di PEX, migliorando la resistenza complessiva alla fatica del tubo.
• Resistenza all'idrolisi:La nostra formulazione adesiva è progettata per resistere all'idrolisi, anche in condizioni di acqua calda fino a 95°C. I test di invecchiamento accelerato mostrano che la forza di adesione rimane superiore al 90% del suo valore iniziale dopo 5.000 ore di immersione in acqua a 95°C, dimostrando la sua affidabilità a lungo termine.
• Stabilità termica:Gli strati adesivi mantengono le loro proprietà di adesione in un ampio intervallo di temperature, da -40°C a 110°C, garantendo che il tubo rimanga un'unica unità strutturale in tutte le condizioni operative.
• Compatibilità di elaborazione:L'adesivo viene applicato come una pellicola fusa durante il processo di coestrusione, garantendo la formazione di uno strato uniforme e privo di vuoti tra il PEX e l'alluminio. La nostra fabbrica utilizza una linea di coestrusione multistrato che applica gli strati adesivi a spessori precisi, in genere tra 0,1 e 0,15 mm, per garantire un'adesione ottimale senza aggiungere peso o costi di materiale inutili.

Le prestazioni degli strati adesivi vengono verificate attraverso un programma di test completo presso la nostra fabbrica. Eseguiamo un test di distacco a 90 gradi su strisce larghe 10 mm, misurando la forza necessaria per separare il PEX dall'alluminio. Il nostro criterio di accettazione è una resistenza alla pelatura minima di 2,8 N/mm e testiamo campioni provenienti da ogni turno di produzione per garantirne la coerenza. Sottoponiamo inoltre il tubo a un test di ciclaggio termico, variando la temperatura da -20°C a 95°C per 500 cicli, quindi ripetendo il test di pelatura. I nostri risultati dimostrano che gli strati adesivi mantengono la loro forza di adesione anche dopo cicli termici estremi, confermando che il nostro tubo multistrato rimarrà completamente aderente per tutta la sua durata di servizio.

L'esperienza sul campo conferma ulteriormente l'importanza degli strati adesivi. In un'applicazione che prevedeva un sistema a pavimento riscaldato in un edificio commerciale, gli strati adesivi del nostro tubo multistrato hanno assicurato che il tubo mantenesse l'integrità della barriera contro l'ossigeno anche dopo 10 anni di cicli termici. Il proprietario dell'edificio non ha segnalato problemi di corrosione nelle pompe e nelle valvole del sistema, che erano protette dalla barriera contro l'ossigeno. Questo caso evidenzia che gli strati adesivi non sono solo componenti passivi; contribuiscono attivamente alla durata e all'affidabilità complessive del tubo. Noi di Ningbo Sunplast Pipe Co., Ltd. continuiamo a innovare nella tecnologia adesiva, sviluppando nuove formulazioni che migliorano la velocità di incollaggio e riducono i tempi di indurimento, migliorando ulteriormente la qualità e la consistenza del nostro tubo multistrato.

Quali sono le specifiche tecniche chiave del nostro tubo multistrato?

Ningbo Sunplast Tubo Co., Ltd. produce una gamma completa di tubi multistrato a cinque strati per varie applicazioni idrauliche, di riscaldamento e di raffreddamento. La nostra linea di prodotti comprende dimensioni da 16 mm a 75 mm di diametro esterno, con valori di pressione da PN10 a PN25. Tutti i nostri prodotti per tubi multistrato sono fabbricati in conformità con ISO 9001, ISO 14001 e soddisfano i requisiti di DIN 16836, ASTM F1282 e GB/T 19473. La tabella seguente riassume le specifiche tecniche chiave per le nostre dimensioni di tubi multistrato più popolari, che vengono utilizzati in progetti residenziali, commerciali e industriali in tutto il mondo. La nostra fabbrica può anche produrre dimensioni di tubi e lunghezze di bobine personalizzate per soddisfare requisiti di progetto specifici.

Oltre alle dimensioni standard, la nostra fabbrica offre una serie ad alta pressione (PN25) con pareti più spesse per applicazioni industriali e di edifici a molti piani. Forniamo anche un tubo multistrato dedicato per il riscaldamento a pavimento, che ha uno spessore di alluminio ridotto per una maggiore flessibilità. Tutti i nostri prodotti per tubi multistrato sono testati per la resistenza alla pelatura (adesione tra gli strati) e la pressione di scoppio idraulica nel nostro laboratorio interno. Forniamo una garanzia di 50 anni sul nostro tubo multistrato se installato secondo le nostre linee guida e utilizzato entro i limiti di temperatura e pressione specificati.

Il nostro processo di controllo qualità comprende l'ispezione del 100% del cordone saldato in alluminio mediante rilevamento di difetti a ultrasuoni e un test della scintilla ad alta tensione sul tubo per rilevare fori di spillo nel rivestimento. Ogni bobina di tubo multistrato è contrassegnata da un numero di lotto univoco, consentendo la completa tracciabilità dalle materie prime al prodotto finito. Il nostro stabilimento di Ningbo Sunplast Pipe Co., Ltd. offre anche opzioni di colore personalizzate (strisce bianche, grigie o rosse/blu) per una facile identificazione delle linee dell'acqua calda e fredda. Grazie al nostro ampio stock e alla nostra capacità di produzione flessibile, possiamo consegnare tubi multistrato in qualsiasi luogo entro 2-4 settimane. Forniamo inoltre supporto tecnico completo, compresi calcoli idraulici, analisi di espansione e formazione sull'installazione.

Domande frequenti (FAQ)

Domanda 1: Perché una struttura a cinque strati è migliore di una struttura a tre strati per tubi multistrato?

Risposta: Una struttura a cinque strati garantisce un'adesione e una durata superiori rispetto a una struttura a tre strati. In un tubo a tre strati, lo strato PEX è direttamente incollato al nucleo di alluminio senza strati adesivi dedicati, che possono portare alla delaminazione nel tempo, soprattutto in caso di cicli termici e fluttuazioni di pressione. I due strati adesivi del nostro tubo multistrato a cinque strati creano un legame chimico più forte e più resistente all'idrolisi, garantendo che il tubo mantenga la sua integrità strutturale e la barriera contro l'ossigeno per tutta la sua vita utile. Questo è il motivo per cui i tubi a cinque strati sono la scelta preferita per le applicazioni impiantistiche e di riscaldamento più impegnative.

Domanda 2: Il nucleo in alluminio di un tubo a cinque strati può corrodersi nel tempo?

Risposta: Il nucleo in alluminio del nostro tubo multistrato è completamente incapsulato dagli strati PEX interno ed esterno, che sono incollati con strati adesivi. Ciò significa che l'alluminio non entra mai in contatto con l'acqua o l'aria, quindi non può corrodersi. Anche in caso di taglio del tubo, il bordo di alluminio esposto viene rapidamente sigillato dallo scorrimento degli strati di PEX, che è una proprietà autoriparante del materiale. La nostra fabbrica ha testato questa capacità di autoriparazione e ha confermato che la barriera dell'ossigeno viene ripristinata entro 24 ore a temperatura ambiente. Di conseguenza, il nucleo in alluminio rimane esente da corrosione per tutta la vita del tubo.

Domanda 3: In che modo la struttura a cinque strati influisce sulla conduttività termica e sulla perdita di calore del tubo?

Risposta: La struttura a cinque strati, con anima in alluminio, riduce la conduttività termica rispetto ai tubi in rame puro. Il nucleo in alluminio ha una conduttività termica di circa 200 W/(m·K), che è significativamente inferiore a quella del rame (385 W/(m·K)). Tuttavia, gli strati PEX hanno una conduttività molto inferiore (0,35 W/(m·K)), quindi la conduttività termica effettiva complessiva del tubo multistrato è molto inferiore a quella del rame. Ciò si traduce in una perdita di calore inferiore fino al 40% nei sistemi di acqua calda, migliorando l’efficienza energetica. Nel riscaldamento a pavimento, l'anima in alluminio diffonde il calore in modo uniforme, riducendo i gradienti di temperatura e migliorando l'efficienza del sistema. La nostra fabbrica fornisce dati dettagliati sulle prestazioni termiche per aiutare gli ingegneri a ottimizzare la progettazione del sistema.

Domanda 4: I tubi a cinque strati sono adatti all'uso con tutti i tipi di raccordi e sistemi di collegamento?

Risposta: Sì, il tubo multistrato a cinque strati è compatibile con un'ampia gamma di sistemi di connessione, inclusi raccordi a pressare, raccordi a compressione e raccordi a innesto. Tuttavia, è essenziale utilizzare raccordi appositamente progettati per tubi compositi multistrato, poiché accettano il diametro esterno del tubo e garantiscono una corretta tenuta. La nostra fabbrica consiglia di utilizzare raccordi a pressare con O-ring per le connessioni più affidabili e a prova di perdite. Offriamo una gamma completa di raccordi compatibili e forniamo linee guida dettagliate per l'installazione. Per ottenere i migliori risultati, seguire sempre le istruzioni del produttore del raccordo e utilizzare gli strumenti corretti per tagliare, sbavare e pressare.

Domanda 5: Quali certificazioni possiede Ningbo Sunplast Pipe Co., Ltd. per il suo tubo multistrato a cinque strati?

Risposta: I nostri prodotti Tubi multistrato a cinque strati sono certificati secondo numerosi standard internazionali: ISO 9001 (gestione della qualità), ISO 14001 (gestione ambientale), DIN 16836, ASTM F1282, GB/T 19473 e WRAS (sistema di consulenza sulle normative idriche) per il mercato del Regno Unito. Disponiamo inoltre della certificazione KIWA per le applicazioni gas e dell'approvazione DVGW (Associazione tedesca gas e acqua) per l'acqua potabile. Inoltre, la nostra fabbrica viene regolarmente controllata da SGS e TÜV Rheinland per garantire la conformità agli standard più recenti. Forniamo una serie completa di rapporti di test e certificati di terze parti per ogni spedizione, garantendo la completa tracciabilità e la conformità alle normative locali.

Conclusione: la struttura a cinque strati offre prestazioni senza pari

La struttura a cinque strati di un tubo composito multistrato è una testimonianza della moderna ingegneria dei materiali. Ogni strato (PEX interno, adesivo, nucleo in alluminio, adesivo e PEX esterno) svolge un ruolo specifico ed essenziale nel fornire prestazioni superiori del tubo. Dalla resistenza chimica e flessibilità degli strati PEX, alla barriera all'ossigeno e alla stabilità dimensionale del nucleo in alluminio, alla forza di adesione degli strati adesivi, ogni componente è ottimizzato per affidabilità e longevità. Presso Ningbo Sunplast Pipe Co., Ltd., la nostra fabbrica ha perfezionato la produzione di tubi multistrato a cinque strati, garantendo che ciascun tubo soddisfi i più elevati standard di qualità e prestazioni. La nostra vasta gamma di prodotti, il rigoroso controllo di qualità e l'impegno per l'innovazione ci rendono un partner fidato per progetti idraulici di tutte le dimensioni.

Stai cercando un Tubo Multistrato affidabile e ad alte prestazioni per il tuo prossimo progetto?Contatta Ningbo Sunplast Pipe Co., Ltd. oggi stessoper una consulenza completa sul prodotto. Fornisci le specifiche del tuo progetto e il nostro team di ingegneri ti consiglierà la dimensione ottimale del tubo multistrato, la pressione nominale e il metodo di connessione. Offriamo campioni gratuiti, prezzi competitivi e consegna rapida in qualsiasi luogo.Richiedi subito il campione gratuito di tubi multistrato e il pacchetto di dati tecnici a Ningbo Sunplast Pipe Co., Ltd. e sperimenta le prestazioni superiori del nostro tubo multistrato a cinque strati.
